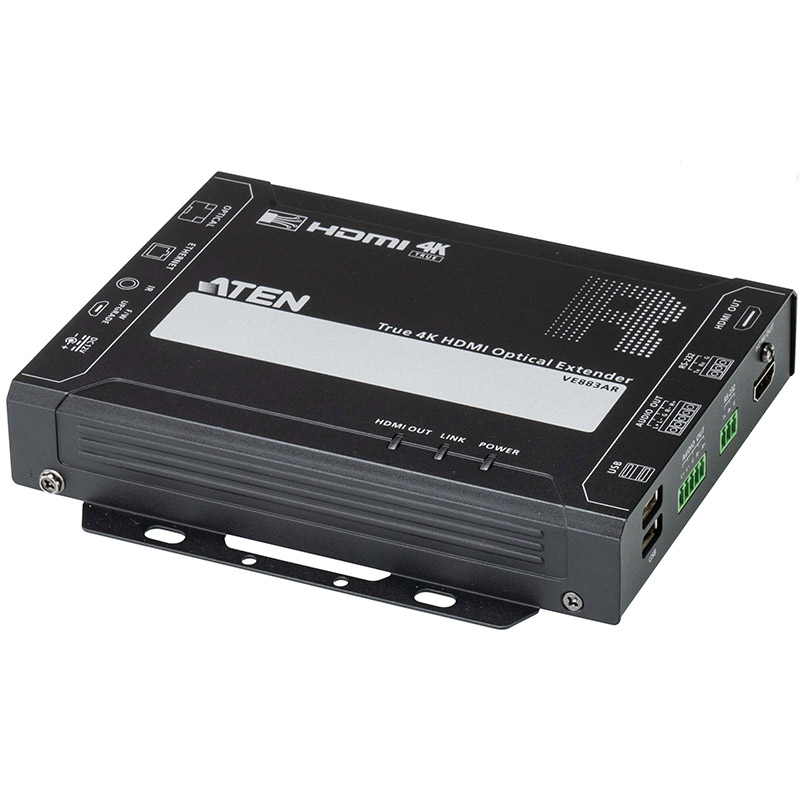

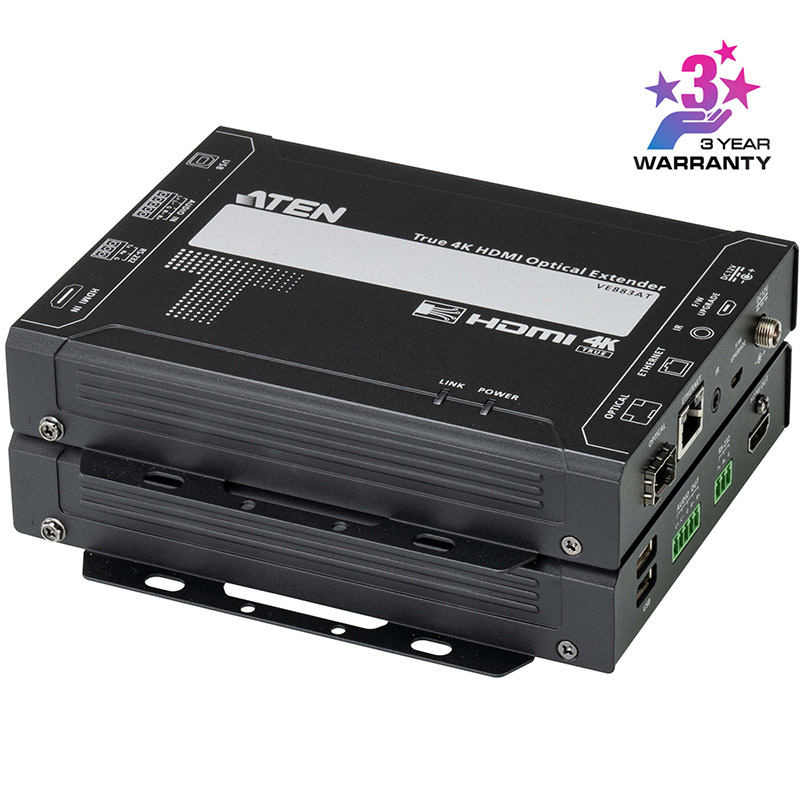

Extender video optic HDMI maxim 10km, cu rezolutie True 4K la 10km, Aten, VE883AK2
VE883A este un prelungitor optic True 4K HDMI care constă dintr-un transmițător VE883AT și un receptor VE883AR pentru a transmite până la 4096 x 2160 / 3840 x 2160 la 60 Hz (4:4:4) HDMI, audio, USB 2.0, IR, RS și Giga-23, semnale Ethernet, RS și RS2. (VE883AK1) sau 10 km (VE883AK2) printr-un singur cablu de fibră optică duplex fără pierderi. În timp ce ajută la evitarea instalării voluminoase a cablurilor, cablurile de fibră optică sunt izolate electric, astfel încât sunt imune la RFI și EMI. Cu tehnologia exclusivă FarSmooth de la ATEN, VE883A previne întârzierea și înghețarea prin potrivirea ratelor de ieșire cu ratele de intrare și asigură că afișajul video este stabil, neted și identic cu sursa, în special în aplicațiile de extensie pe distanțe lungi unde sunt necesare fluxuri video neîntrerupte.

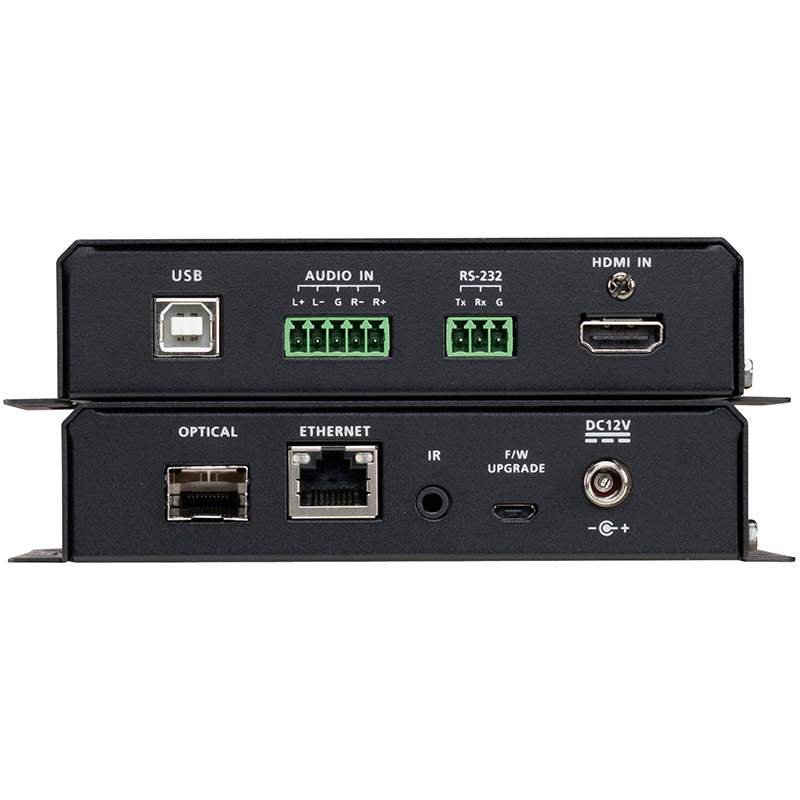

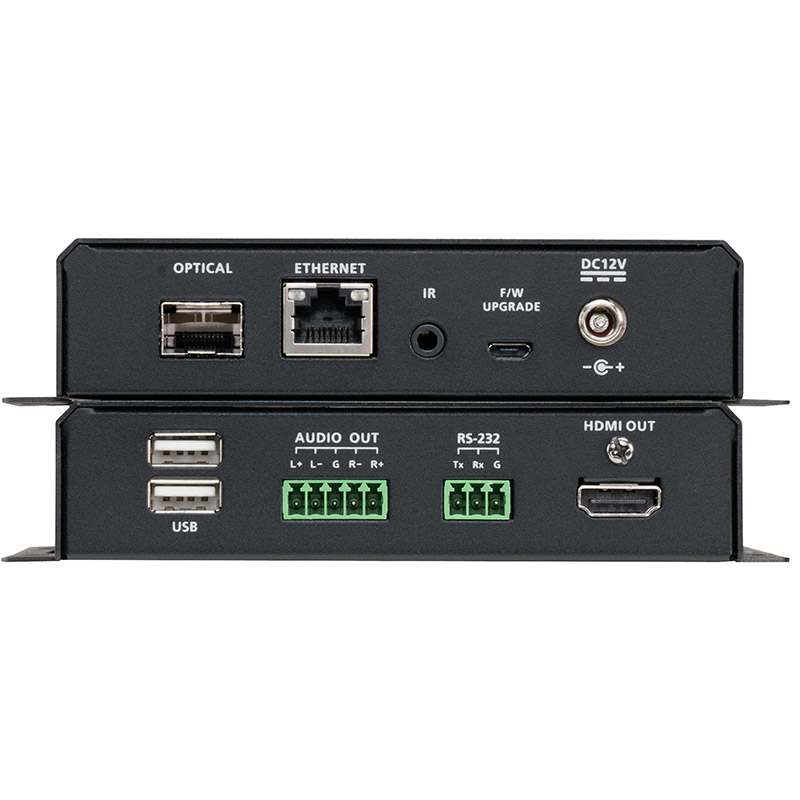

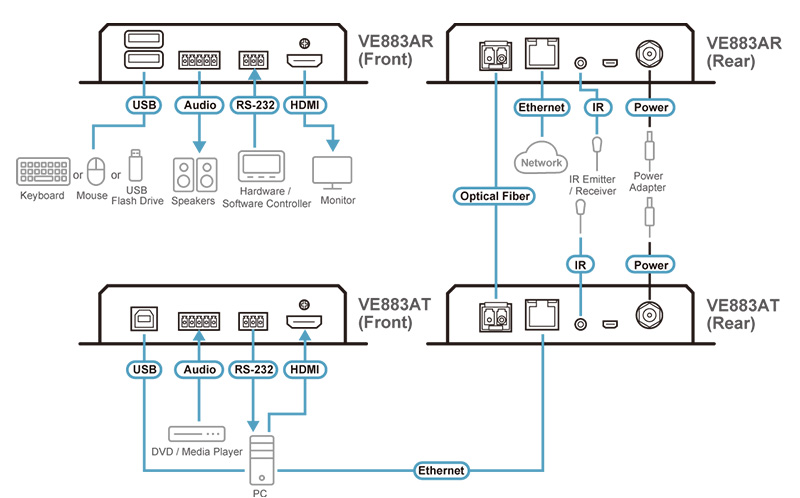

VE883A vine cu interfețe de intrare/ieșire HDMI, intrare/ieșire audio analogică, USB 2.0, IR, RS-232 și Gigabit Ethernet. Conectivitatea cu periferice USB este extinsă datorită porturilor duble USB Type-A ale modelului VE883A. Pentru extensia punct la punct, modulele SFP+ conectabile sunt incluse pentru a servi scopului conexiunii optice. În plus, VE883A este compatibil cu placa optică de intrare/ieșire VM7584 / VM8584 de la ATEN instalată în comutatoarele matrice modulare ale ATEN pentru a extinde aplicațiile. Este potrivit pentru instalațiile în care transmisia video 4K adevărată pe distanțe lungi și izolarea electrică sunt esențiale, cum ar fi sălile de control, fabricile și spitalele.
Notă: VE883A / VE883AT / VE883AR nu este compatibil cu VE883 / VE883T / VE883R.
Caracteristici:
- Extinde semnalele video HDMI, audio, IR, control RS-232 și Ethernet printr-un cablu de fibră optică duplex pe până la 10 km*
- Transmisie fără pierderi de semnale de până la 4096 x 2160 / 3840 x 2160 la 60 Hz (4:4:4)
- HDMI (3D, Deep Color, True 4K ); Compatibil cu HDCP 2.2
- Tehnologia exclusivă FarSmooth de la ATEN – previne întârzierea și înghețarea prin potrivirea ratelor de ieșire cu ratele de intrare și asigură ca afișajul video 4K@60Hz să fie stabil, neted și identic cu sursa prin lățime de bandă de 10 Gbps
- Suportă semnale transparente USB 2.0 pentru conectivitate extinsă cu periferice USB la o rată de transfer maximă de 25 MB/s
- Transmisie bidirecțională a semnalului IR – transmisia IR este procesată o direcție la un moment dat, în intervalul de la 30 kHz la 56 kHz
- Dispune de port serial RS-232 pentru conectarea perifericelor, cum ar fi ecrane tactile și scanere de coduri de bare
- Acceptă upgrade-uri în serie folosind utilitarul de actualizare firmware
- Protecție ESD 8 kV / 15 kV încorporată
- Plug-and-play
- Montabil în rack
Notă:
- Distanța maximă de transmisie poate varia în funcție de tipul de fibră, lățimea de bandă, îmbinarea conectorului, pierderile, modelul, dispersia cromatică, factorul de mediu și îndoirile.
- Pentru transmisiile pe distanțe lungi, ATEN recomandă utilizarea modulelor SFP+ pentru a permite compatibilitatea cu fibre monomode sau multimodale. În funcție de pachetul ales (VE883AK1 sau VE883AK2), sunt furnizate diferite module SFP+:
- VE883AK2: 10 Gbps/10 km SFP+ Duplex Single Mode Transceiver
TEN recomandă utilizarea Transceiver-ului Single Mode A IEC care respectă 11801 (OS1, OS1a, OS2) și fibre multimode care sunt conforme cu specificațiile IEC 11801 (OM3, OM4).
- Dispozitivul este un produs laser de clasa 1. Îndeplinește reglementările de siguranță ale IEC/EN 60825-1, 21 CFR 1040.10 și 1040.11, cu excepția abaterilor conform Avizului Laser Nr. 50, din 24 iunie 2007.
| Funcţie | VE883AR | VE883AT |
| Intrare video | ||
| Interfețe | N / A | 1 x HDMI tip A mamă (negru) |
| Impedanta | N / A | 100 Ω |
| Max. Distanţă | N / A | Până la 5 m |
| Ieșire video | ||
| Interfețe | 1 x HDMI tip A mamă (negru) | N / A |
| Impedanta | 100 Ω | N / A |
| Max. Distanţă | Până la 5 m | N / A |
| Video | ||
| Max. Rata de date | 10,2 Gbps (3,4 Gbps pe bandă) | 10,2 Gbps (3,4 Gbps pe bandă) |
| Max. Ceas pixel | 594 MHz | 594 MHz |
| Conformitate | Compatibil HDMI (3D, Deep Color, 4K) HDCP 2.2/2.3 |
Compatibil HDMI (3D, Deep Color, 4K) HDCP 2.2/2.3 |
| Max. Rezoluţie | 4096×2160@60Hz (4:4:4) / 3840×2160@60Hz (4:4:4) | 4096×2160@60Hz (4:4:4) / 3840×2160@60Hz (4:4:4) |
| Max. Distanţă | 1 x Modul SFP (*Notă) VE883AK2: 4Kx2K/60Hz 4:4:4 până la 10km (SM, Albastru) |
1 x Modul SFP (*Notă) VE883AK2: 4Kx2K/60Hz 4:4:4 până la 10km (SM, Albastru) |
| Audio | ||

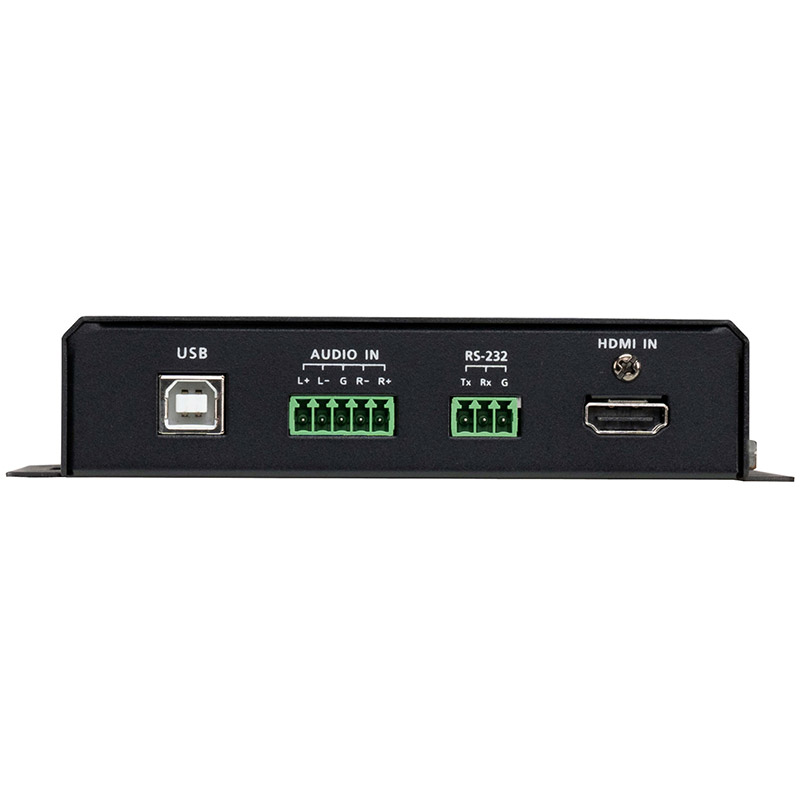

| Intrare | N / A | 1 x bloc terminal, 5 poli (verde) |
| Ieșire | 1 x bloc terminal, 5 poli (verde) | N / A |
| Conectori | ||

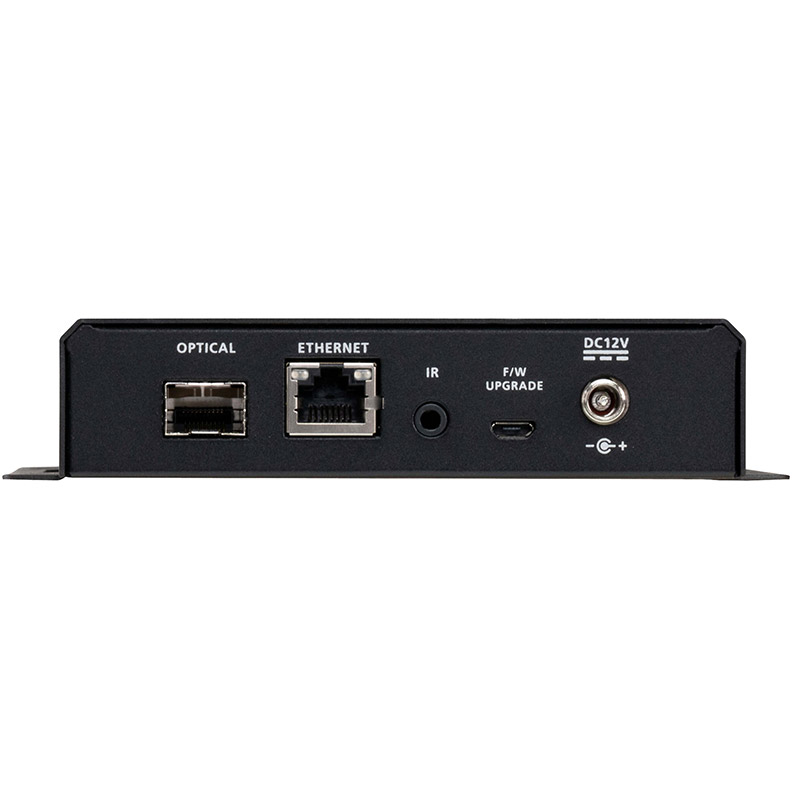

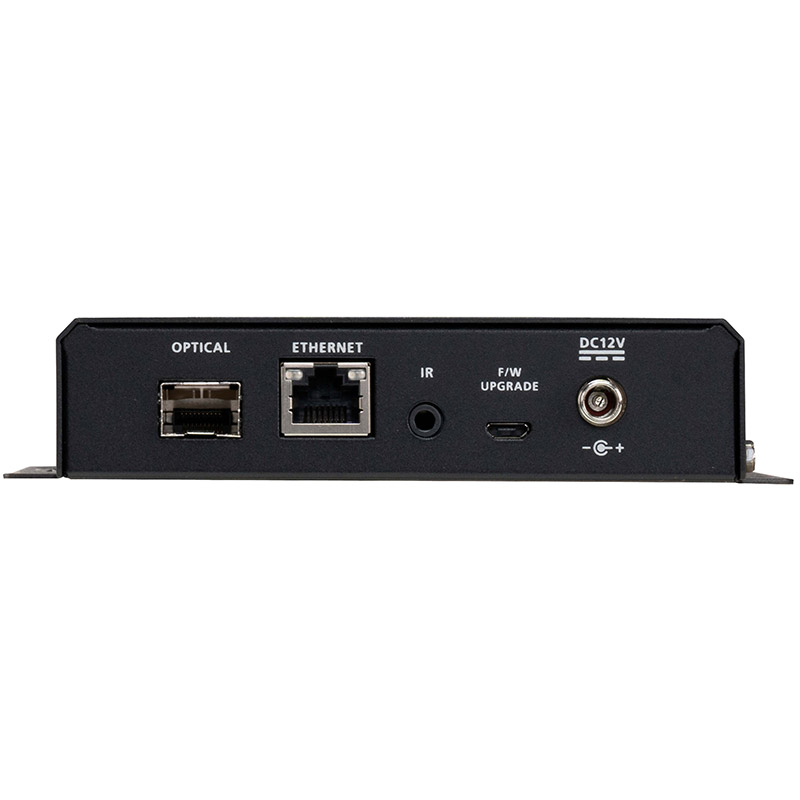

| De la unitate la unitate | 1 x SFP bidirecțional (LC) | 1 x SFP bidirecțional (LC) |
| Actualizare firmware | 1 x Micro USB (Tip B) Femeie (Negru) | 1 x Micro USB (Tip B) Femeie (Negru) |
| Putere | 1 x mufă DC cu blocare | 1 x mufă DC cu blocare |
| Fibră optică | ||
| Rata de date | 10,3 Gbps | 10,3 Gbps |
| Lungime de undă | VE883AK2: 1310 nm | VE883AK2: 1310 nm |
| Tipul fibrei | VE883AK2: Singlemode (SM), LC Duplex Tip | VE883AK2: Singlemode (SM), LC Duplex Tip |
| Control | ||

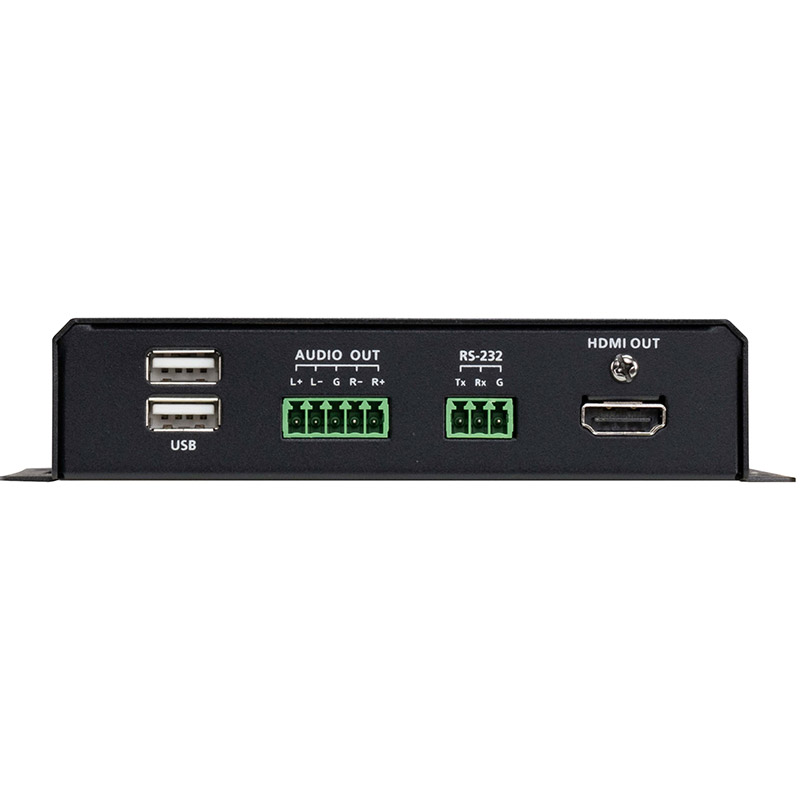

| Canal USB | 2 x USB tip A mamă (alb) | 1 x USB tip B mamă (alb) |
| Canal RS-232 | 1 x bloc terminal, 3 poli (verde) | 1 x bloc terminal, 3 poli (verde) |
| Canal IR | 1 x mini jack stereo mamă (negru); Transmisie 30K~56 KHz pe toată gama |
1 x mini jack stereo mamă (negru); Transmisie 30K~56 KHz pe toată gama |
| Canal Ethernet | 1 x GbE (RJ-45 Femeie) | 1 x GbE (RJ-45 Femeie) |
| LED-uri | ||
| Putere | 1 (verde) | 1 (verde) |
| Legătură | 1 (portocaliu) | 1 (portocaliu) |
| Ieșire video | 1 (portocaliu) | N / A |
| Consumul de energie |
DC12V:6.5W:52BTU/h Notă: |
DC12V:5.57W:26BTU/h Notă: |
| De mediu | ||
| Temperatura de operare | 0-40°C | 0-40°C |
| Temperatura de depozitare | -20 – 60°C | -20 – 60°C |
| Umiditate | 0 – 80% RH, fără condensare | 0 – 80% RH, fără condensare |
| Proprietăți fizice | ||
| Carcasa | Metal | Metal |
| Greutate | 0,66 kg (1,45 lb) | 0,67 kg (1,48 lb) |
| Dimensiuni (L x l x H) cu suport | 16,94 x 14,69 x 3,00 cm (6,67 x 5,78 x 1,18 inchi) |
16,94 x 14,69 x 3,00 cm (6,67 x 5,78 x 1,18 inchi) |
| Dimensiuni (L x l x H) fără suport | 16,60 x 12,49 x 2,90 cm (6,54 x 4,92 x 1,14 inchi) |
16,60 x 12,49 x 2,90 cm (6,54 x 4,92 x 1,14 inchi) |
| Nota | 1. Distanța de operare este aproximativă. O distanță maximă tipică poate varia în funcție de factori precum tipul fibrei, lățimea de bandă, îmbinarea conectorului, pierderile, dispersia modală sau cromatică, factorii de mediu și îndoirile. 2. Se recomandă să utilizați fibre Single Mode care sunt conforme cu specificațiile IEC 60793-2-50 B1.1 sau ITU-T G.652.B; Utilizați fibre multimode care sunt conforme cu specificațiile IEC 11801 (OM3). 3. Dispozitivul este un produs laser de clasa 1. Îndeplinește reglementările de siguranță ale IEC-60825, FDA 21 CFR 1040.10 și FDA 21 CFR 1040.11. |
1. Distanța de operare este aproximativă. O distanță maximă tipică poate varia în funcție de factori precum tipul fibrei, lățimea de bandă, îmbinarea conectorului, pierderile, dispersia modală sau cromatică, factorii de mediu și îndoirile. 2. Se recomandă să utilizați fibre Single Mode care sunt conforme cu specificațiile IEC 60793-2-50 B1.1 sau ITU-T G.652.B; Utilizați fibre multimode care sunt conforme cu specificațiile IEC 11801 (OM3). 3. Dispozitivul este un produs laser de clasa 1. Îndeplinește reglementările de siguranță ale IEC-60825, FDA 21 CFR 1040.10 și FDA 21 CFR 1040.11. |
| Rezoluții de intrare | 640×480 @ 60/67/72/75 Hz | 480p 60 Hz (4:3)/(16:9) |
| 720×400 @ 70 Hz | 720p 60 Hz | |
| 800×600 @ 56/60/72/75 Hz | 1080i 60 Hz | |
| 1024×768 @ 60/70/75 Hz | 640×480 60Hz (4:3) | |
| 1280×800 @ 60 Hz | 576p 50 Hz (4:3)/(16:9) | |
| 1280×1024 @ 60/75 Hz | 720p 50 Hz | |
| 1400×1050 la 60 Hz | 1080i 50 Hz | |
| 1440×900 la 60 Hz | 1080p 24/25/30/50 Hz | |
| 1600×1200 la 60 Hz | 3840x2160p 24/25/30/50/60 Hz | |
| 1680×1050 la 60 Hz | 4096x2160p 24/25/30/50/60 Hz | |
| 1920×1080 @ 60/120/144/240 Hz | 3840x2160p 50 Hz 4:2:0/60 Hz 4:2:0 | |
| 1920 x 1200 la 60 Hz / 60 Hz (eliminare redusă) | 4096x2160p 50 Hz 4:2:0/60 Hz 4:2:0 | |
| 1080p 60 Hz |
Garantie: 36 Luni
