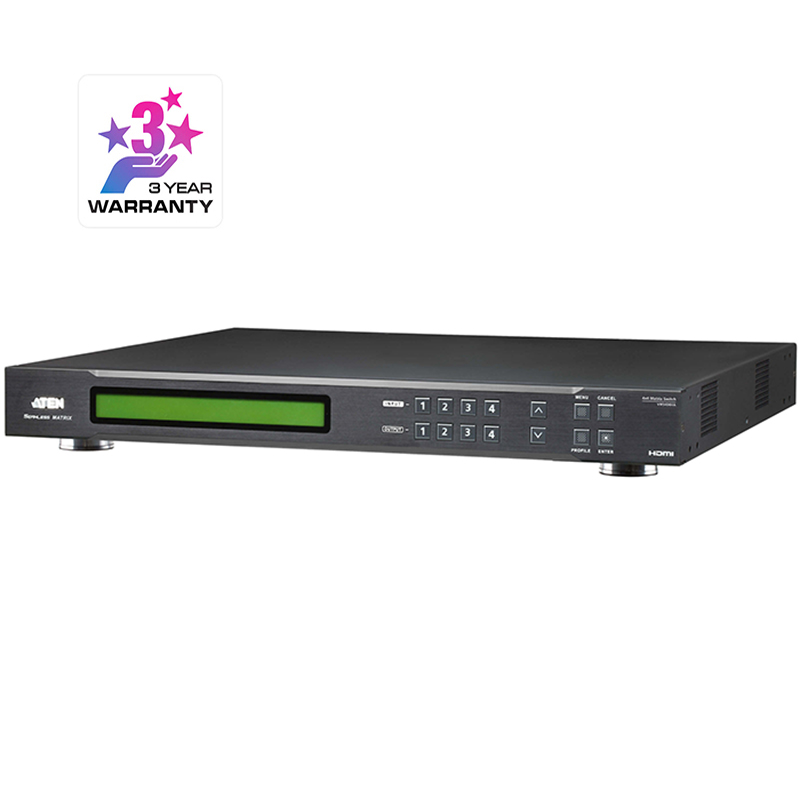

Comutator matrice HDMI 2.0 4×4 seamless, cu functie de videowall, cu scalator incorporat, rezolutie maxima 1080p (1920 x 1080), control RS-232 si TCP/IP, Aten, VM5404HA

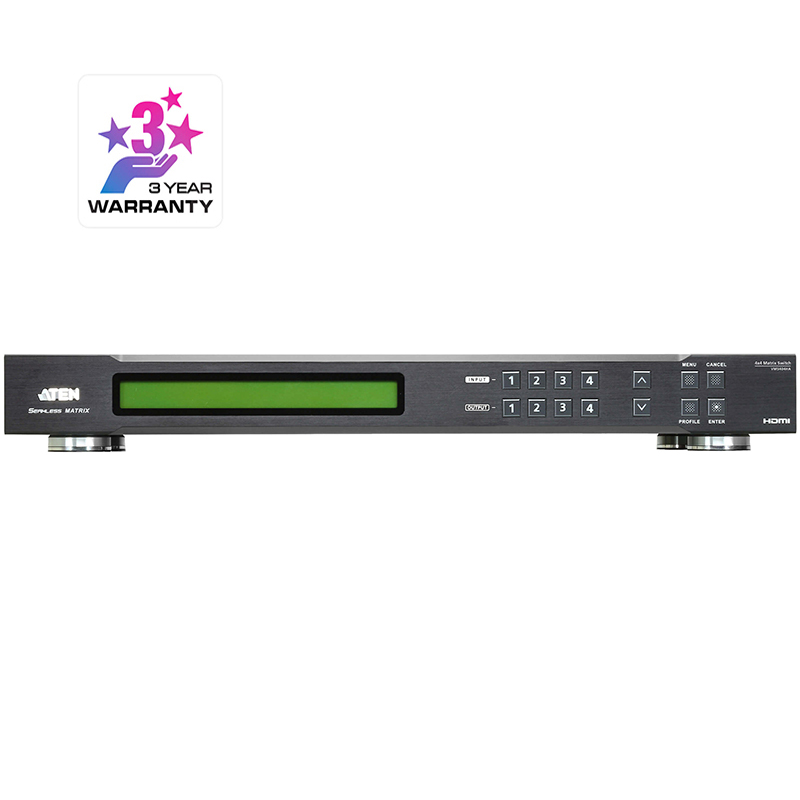

Comutatorul Matrice HDMI 4 x 4 permite ca oricare dintre cele 4 semnale de intrare HDMI să fie direcționat către oricare dintre cele 4 canale de ieșire HDMI, fără a compromite flexibilitatea. Sunt disponibile mai multe metode pentru controlul dispozitivului, cum ar fi prin butoanele de pe panoul frontal, conexiunile RS-232 și Ethernet (Telnet / Web GUI). În plus, VM5404HA acceptă aplicația ATEN Video Matrix Control pentru vizualizarea și controlul stării dispozitivului. De asemenea, poate fi integrat cu ATEN Control System, o platformă unde comutatoarele matrice video ATEN bazate pe Ethernet și dispozitivele terțe (cum ar fi proiectoare, lumini, dispozitive AV) sunt monitorizate, gestionate și controlate centralizat. Gestionarea semnalului este eficientizată cu ajutorul ecranului LCD de pe panoul frontal, oferind utilizatorilor o vizualizare rapidă a tuturor conexiunilor porturilor. În plus, portul de ieșire HDMI local permite monitorizarea în timp real a mai multor surse pe un singur afișaj, exact acolo unde se află comutatorul matrice.
Fiind soluția supremă pentru video wall, VM5404HA bazat pe FPGA dispune de tehnologia exclusivă Seamless Switch de la ATEN, asigurând fluxuri video neîntrerupte, control în timp real și transmisie stabilă a semnalului. Scalerul încorporat scalează automat orice flux video de intrare pentru a se potrivi cu rezoluția nativă a afișajului de ieșire, pentru cea mai bună calitate video și a imaginii. Pentru a preveni ruperea ecranului, VM5404HA adoptă tehnologia FrameSync pentru a sincroniza ratele de cadre ale ieșirii scalerului cu ratele de cadre ale semnalului de intrare, garantând video wall-uri uimitoare fără ruptură.
Vorbind despre funcționalitatea audio, Matrix Switch dispune de de-embedding audio, permițând ca sunetul digital de la orice intrare HDMI să fie atribuit ieșirii stereo pentru o flexibilitate sporită a instalării. VM5404HA este o soluție de rutare video HDMI ideală pentru scenarii în care este necesar transportul personalizat al semnalului AV în timp real, de la surse multiple către una sau mai multe destinații, de la centre de control, camere de servere, până la orice tip de aplicații video wall.
Caracteristici:
- Conectează oricare dintre cele 4 surse HDMI către oricare dintre cele 4 afișaje HDMI
- Ieșire HDMI locală – permite previzualizarea a până la 4 surse video într-o fereastră multi-view
- Metode multiple de configurare a sistemului, inclusiv butoane pe panoul frontal / conexiune RS-232 / Ethernet (Telnet / Web GUI), aplicația ATEN Video Matrix Control și sistemul de control ATEN
- Starea dispozitivului poate fi vizualizată și controlată prin intermediul aplicației ATEN Video Matrix Control
- Funcționalitatea Video Wall prin intermediul unei interfețe grafice web intuitive* permite personalizarea a până la 8 machete pentru orice tip de video wall
- Scalerul încorporat convertește automat rezoluțiile de intrare pentru un aspect optim pe ecran
- FrameSync – previne ruperea imaginii prin sincronizarea ratei de cadre a ieșirii scalatorului cu rata de cadre a semnalului de intrare
- Tehnologia ATEN Seamless Switch* – adoptă FPGA pentru a unifica formatele video, astfel încât să ofere fluxuri video continue, comutare în timp real și transmisie stabilă a semnalului
- EDID Expert – selectează setările EDID optime pentru o pornire lină, afișare de înaltă calitate și utilizarea celei mai bune rezoluții pe diferite ecrane
- Audio activat; sunetul HDMI poate fi extras în format audio stereo
- HDMI (3D, culoare intensă); HDCP 1.4
- Suportă sunet Dolby True HD și DTS HD Master
- Suportă controlul electronicelor de larg consum (CEC)
- Protecție ESD pentru HDMI
- Firmware actualizabil
- Montabil în rack (design 1U)

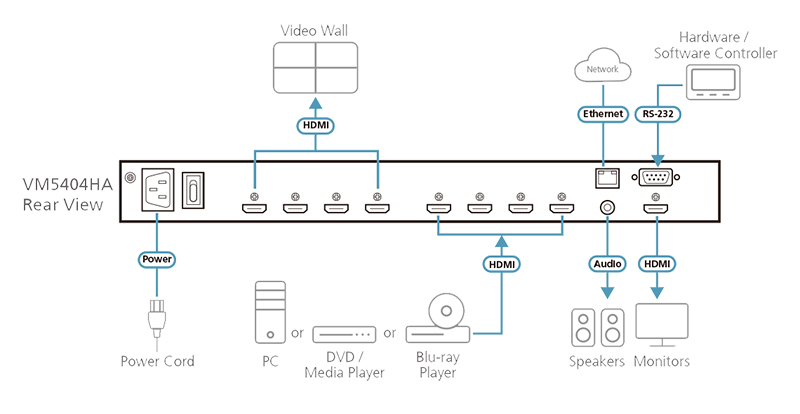

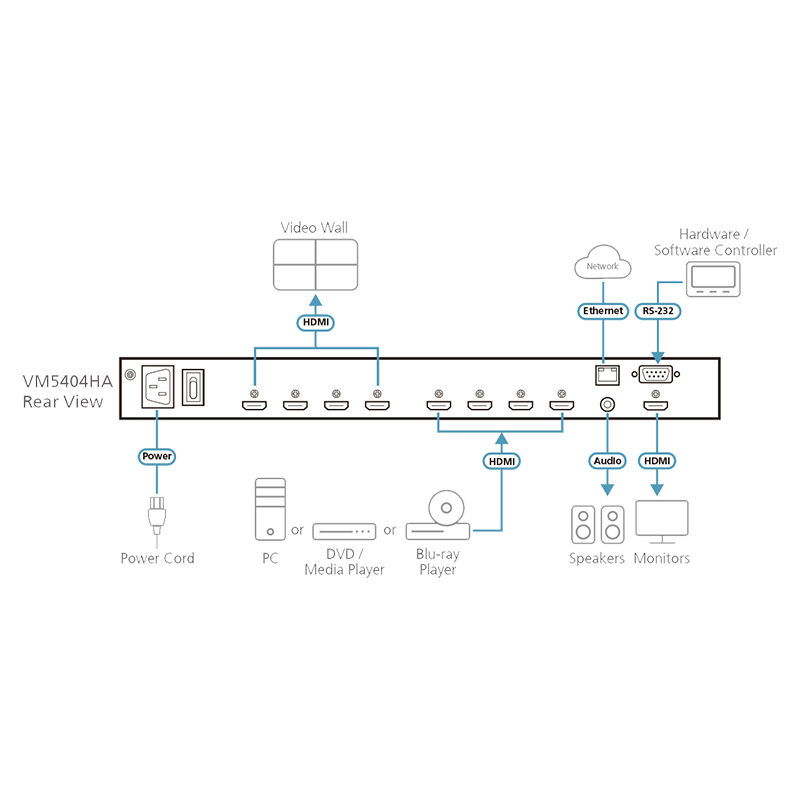

Diagramă conexiune
Specificații tehnice:
Intrare video |
|
| Interfețe | 4 x HDMI Tip A Mamă (Negru) |
| Impedanță | 100 Ω |
| Distanță maximă | 5,0 metri |
Ieșire video |
|
| Interfețe | 4 x HDMI Tip A Mamă (Negru) (Mod Array): 1 x HDMI Tip A Mamă (Negru) |
| Impedanță | 100 Ω |
| Distanță maximă | 15,0 metri |
Video |
|
| Rată maximă de date | 6,75 Gbps (2,25 Gbps pe bandă) |
| Ceas maxim pixeli | 225 MHz |
| Conformitate | HDMI (3D, Deep Color, 4K); Compatibil cu HDCP 1.4; Controlul electronicelor de larg consum (CEC) |
| Rezoluție maximă | Până la 1080p (1920 x 1080) |
| Distanță maximă | Până la 15,0 m |
Audio |
|
| Ieșire | 1 x Mini mufă stereo mamă (verde) |
Control |
|
| RS-232 | Conector: 1 x DB-9 Mamă (Negru); Rată Baud: 19200, Biți de date: 8, Biți de stop: 1, Paritate: Nu, Control flux: Nu |
| Ethernet | 1 x RJ-45 mamă |
| Setări EDID | Mod EDID: Implicit / Port 1 / Remix / Personalizat (suport EDID Wizard) |
Conectori |
|
| Putere | 1 x priză CA cu 3 pini |
Putere |
|
| Putere maximă de intrare | 100-240 V c.a.; 50-60 Hz; 1,0 A |
| Consum de energie | AC110V:35,7 W:167 BTU/h AC220V:34,9 W:164 BTU/h Notă: ● Măsurătoarea în wați indică consumul tipic de energie al dispozitivului fără sarcină externă. ● Măsurătoarea în BTU/h indică consumul de energie al dispozitivului atunci când este complet încărcat. |
Mediu |
|
| Temperatura de funcționare | 0-40°C |
| Temperatura de depozitare | -20 – 60°C |
| Umiditate | 0 – 80% umiditate relativă, fără condens |
Proprietăți fizice |
|
| Carcasa | Metal |
| Greutate | 5,12 kg |
| Dimensiuni (L x l x Î) | 43,24 x 37,82 x 4,40 cm |
Rezoluții de intrare |
HDMI 1080P, 720 x 480p 60 Hz (4:3) / (16:9), 640 x 480 la 60/72/75 Hz, 1280 x 720p 60 Hz (16:9), 800 x 600 la 56/60/72/75 Hz, 1920 x 1080i 60 Hz (16:9), 1024 x 768 la 60/70/75 Hz, 1920 x 1080p 60 Hz (16:9), 1280 x 800 la 60 Hz, 720 x 576p 50 Hz (4:3) / (16:9), 1280 x 1024 la 60/75 Hz, 1280x720p 50Hz (16:9), 1366 x 768 la 60 Hz, 1920 x 1080i 50 Hz (16:9), 1400 x 1050 la 60 Hz, 1440 x 900 la 60 Hz, 1600 x 1200 la 60 Hz, 1680 x 1050 la 60 Hz, 1920 x 1080 la 60 Hz, 1920 x 1200 la 60 Hz (Blanking redus), 640 x 480p 60 Hz (4:3) |
| Garantie | 36 de Luni |
| Nota | Pentru unele produse cu montare în rack, rețineți că dimensiunile fizice standard LxAxÎ sunt exprimate în formatul LxLxÎ.v |
